Montageelemente
Montagerondelle MR Ø 90
Montagerondellen MR Ø 90 werden für die Montage von Storenführungsschienen, leichte Schilder sowie anderen leichten Konstruktionen verwendet. Montagerondellen MR Ø 90 können in expandiertem Polystyrol sowie in Mineralwolle-Wärmedämmverbundsystemen eingesetzt werden.
Beschreibung
Montagerondellen MR Ø 90 bestehen hochwertigem Kunststoff und haben einen Durchmesser von 90 mm. Ihre Innenseite ist mit einer Noppenstruktur versehen, während die Außenseite perforiert ist. Für die Verschraubung eignen sich Holz- oder Blechschrauben.
Abmessungen
Durchmesser:
Nutzfläche Durchmesser:
Dicke:
90 mm
72 mm
10 mm
Verpackungseinheiten
Montagerondellen MR Ø 90 pro Karton:
Fräswerkzeug MR-FR pro Karton:
300 Stk.
2 Stk.
Zubehör
Fräswerkzeug MR-FR
Für Montagerondelle MR Ø 90 (inbegriffen)
Montagezylinder MoZy Ø 90
Montagezylinder MoZy Ø 90 werden für die Montage von Kleiderlüfter, Rohrschellen, Kloben, Rückhalter sowie anderen leichten Konstruktionen verwendet. Montagezylinder MoZy Ø 90 können in expandiertem Polystyrol sowie in Mineralwolle-Wärmedämmverbundsystemen eingesetzt werden.
Beschreibung
Montagezylinder MoZy Ø 90 bestehen aus robustem ABS-Kunststoff (Acrylnitril-Butadien-Styrol). Montagezylinder MoZy Ø 90 haben eine geriffelte Zylinderform mit einem Durchmesser von 90 mm. Für die Verschraubung eignen sich Holz- oder Blechschrauben sowie metrische Schrauben.
Abmessungen
Durchmesser:
Nutzfläche Durchmesser:
Dicke:
Nutzdicke für Verschraubung:
90 mm
72 mm
70 mm
25 mm
Verpackungseinheiten
Montagezylinder MoZy Ø 90 pro Karton:
Fräswerkzeug MoZy-FR pro Karton:
PU-Klebstoff pro Karton:
15 Stk.
1 Stk.
1 Kartusche
Zubehör
Fräswerkzeug MoZy-FR
Für Montagezylinder MoZy Ø 90 (inbegriffen)
PU-Klebstoff
Kartusche à 310 ml (inbegriffen)
Powerkonsole
Powerkonsolen werden für die wärmebrückenfreie Montage von Markisen, Sonnenstoren, Vordächern und anderen schweren Konstruktionen verwendet. Powerkonsolen können in Wärmedämmverbundsystemen sowie hinterlüfteten Fassaden eingesetzt werden.
Beschreibung
Powerkonsolen bestehen aus 500 kg/m³ dichtem, FCKW-freiem PU-Hartschaum. Sie verfügen über zwei 8 mm starke, eingeschäumte Aluplatten für die stabile und sichere Befestigung von schweren Lasten. Powerkonsolen werden durch ein Modulsystem auf die benötigte Gesamtstärke konfektioniert.
Abmessungen
Grundfläche:
Nutzfläche:
Gesamtstärken:
Aluplatten:
Raumgewicht PU:
200 x 240 mm
35 mm Loch- / Randabstand
80 - 300 mm
2 Stk. / je 8 mm dick 500 kg/m³
Downloads
Befestigungsmaterial
Bitte entnehmen Sie die Details zu den verschiedenen Befestigungsmaterialien den Lasttabellen.
Für allgemeine Fragen erreichen Sie uns unter +41 52 394 03 30. Bei Fragen zur Befestigung steht Ihnen unser Befestigungspartner Profix AG unter +41 61 500 20 20 gerne zur Verfügung.
Montageservice
Auf Anfrage.

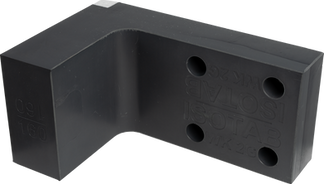

Winkelkonsole WK 2G
Winkelkonsolen WK 2G werden für die wärmebrückenfreie Montage von französischen Geländern, Absturzsicherungen, Storenschienen sowie anderen mittelschweren Konstruktionen verwendet. Winkelkonsolen WK 2G können in Wärmedämmverbundsystemen sowie hinterlüfteten Fassaden eingesetzt werden.
Beschreibung
Winkelkonsolen WK 2G bestehen aus 500 kg/m³ dichtem, FCKW-freiem PU-Hartschaum sowie einer eingeschäumten Metalleinlage, die an der Befestigungsseite durch eine Biegung verdoppelt ist. Für jede Winkelkonsole WK 2G werden 4 Rahmendübel zur stabilen Befestigung des Elements in Beton und Backstein, mitgeliefert. Zur Geländerbefestigung (oder ähnlichem) dürfen ausschliesslich metrische Schrauben verwendet werden.
Abmessungen
Grundfläche:
Befestigungsseite:
Nutzfläche Befestigungsseite:
Dämmstärken:
Dicke Stahlblech:
Dicke Stahlblech bei Befestigungsseite:
Raumgewicht PU:
250 x 120 mm
120 mm
20 mm PU-Randabstand
80 - 300 mm
2.5 mm
5 mm
500 kg/m³
Downloads
Befestigungsmaterial
Rahmendübel:
Bohrdurchmesser:
min. Bohrtiefe:
min. Verankerungstiefe:
EJOT SDF-S-10H x 120-V
10 mm
105 mm
100 mm
Montageservice
Auf Anfrage.
Zubehör und Zuschläge
WK 2G Schenkelverlängerung
Verlängerte Wandschenkelmasse / Gesamtlänge 440 mm
WK 2G FB
Metalleinlage für Frontbefestigung
Druckunterlage DU
Druckunterlagen DU werden für die Montage von leichten Lasten in expandiertem Polystyrol sowie in Mineralwolle-Wärmedämmverbundsystemen verwendet. Sie eignen sich zusätzlich als Unterlagen für leichte bis mittelschwere Lasten.
Beschreibung
Druckunterlagen DU sind aus EPS 150 kg/m³ Hartschaum formgeschäumt. Druckunterlagen DU verfügen über ein Rastersystem mit Abständen von 20 mm, welches präzise Schnitte ermöglicht. Für die Verschraubung eignen sich Holz- oder Blechschrauben sowie metrische Schrauben.
Abmessungen
Format:
Länge:
Raumgewicht:
Rasterabstände:
120 x 160 mm
1000 mm
150 kg/m³
20 mm
